SLA-печать ударопрочной формы для точного базирования деталей

Задача

Создать высокоточную форму для работы с металлическими и композитными заготовками, обеспечивающую надежное базирование деталей и устойчивость к эксплуатационным нагрузкам. Дополнительно требовалось сократить сроки изготовления оснастки и получить качественную поверхность, пригодную для вакуумной формовки.

Что сделано

• Инженерами TWIZE разработана конструкция формы с системой базирующих шпилек

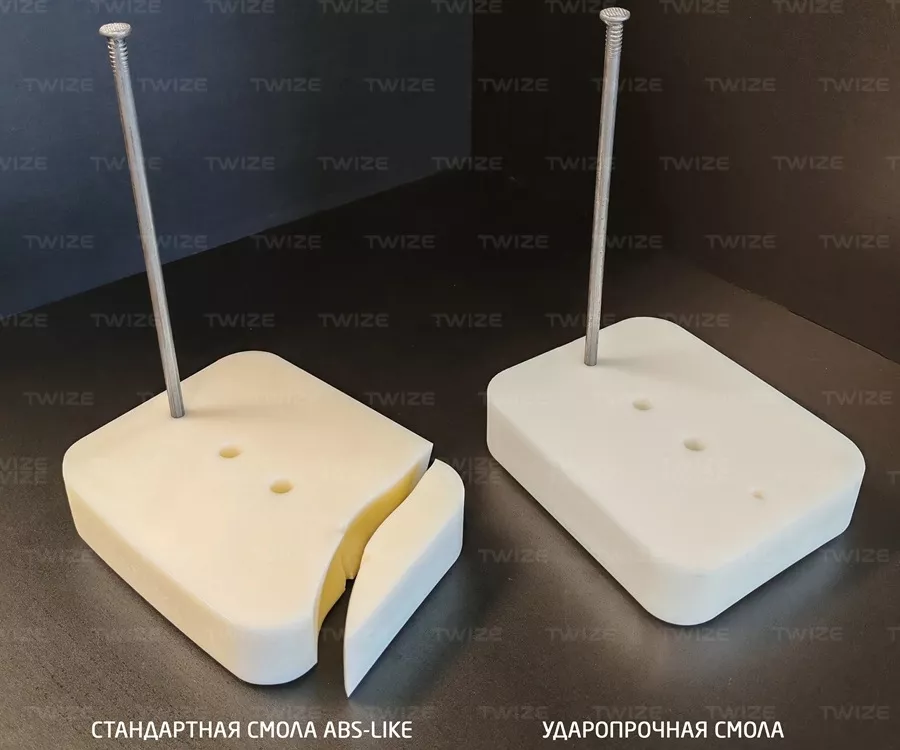

• Выполнена SLA-печать формы из ударопрочного фотополимера (оборудование и материал российского бренда CUBRUS)

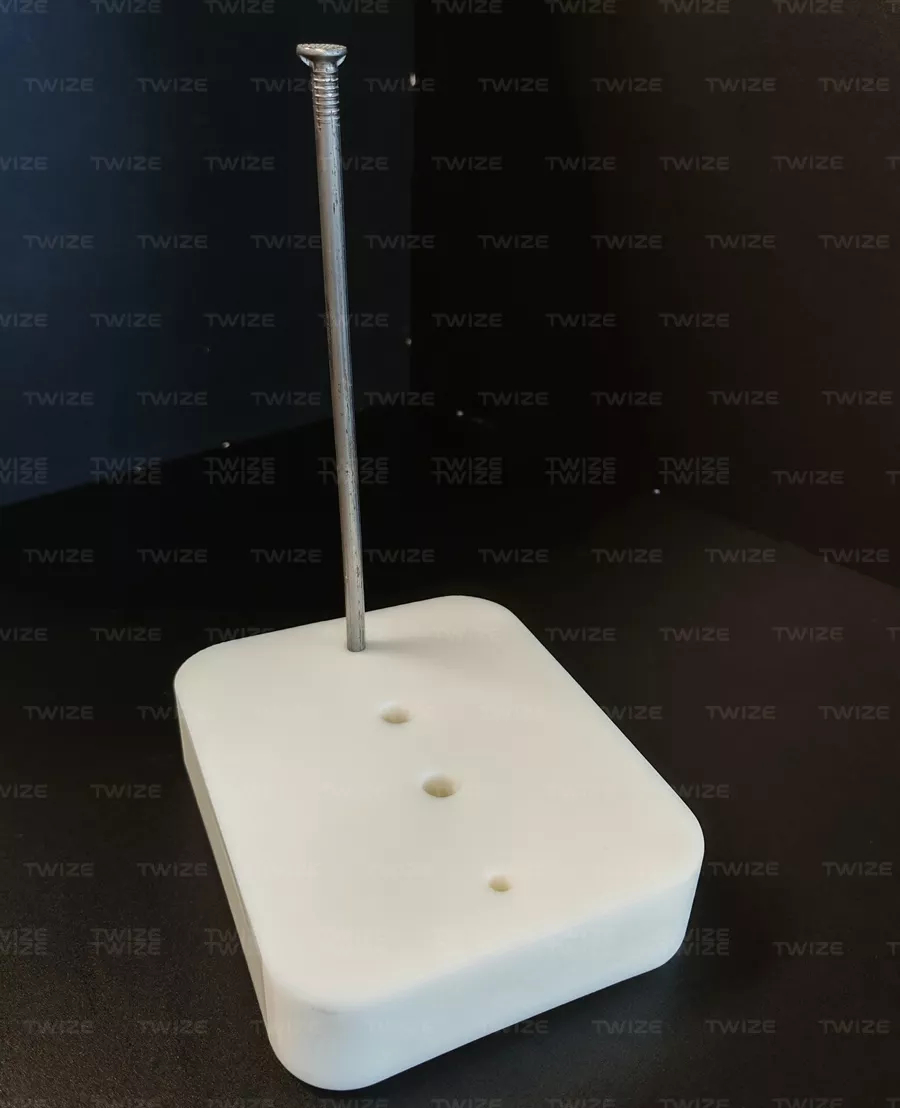

• Реализована установка шпилек с натягом 0,5 мм для точной фиксации заготовок
• Обеспечена возможность работы как с металлическими деталями, так и с многослойными угле- и стеклотканевыми материалами
• Достигнута высокая точность печати — до 0,05–0,1 мм на 200 мм
• Получена гладкая поверхность с низкой шероховатостью, требующая минимальной постобработки

Решение

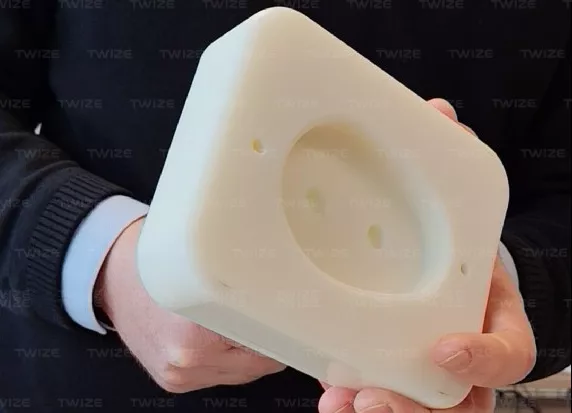

• Изготовлена высокоточная ударопрочная форма для штамповки и выкладки композиционных материалов
• Стабильное позиционирование заготовок при формовании
• Значительно ускорено производство оснастки (по сравнению с классическими технологиями)
• Технология SLA позволила быстро получить готовую вакуум-плотную форму промышленного качества
