Точность – одна из ключевых характеристик любого 3D‑сканера, однако на практике паспортные значения далеко не всегда отражают реальные возможности оборудования при работе с объектами разных размеров и сложности. Разберемся, от чего зависит точность 3D‑сканирования, что такое объемная точность и какие факторы определяют качество измерений при решении производственных задач.
Точность 3D‑сканирования зависит не только от характеристик оборудования, но и от размеров объекта, целей измерений, сложности геометрии, состояния поверхности и выбранной технологии сканирования. Для контроля качества, реверс‑инжиниринга, создания цифровых двойников или инспекции крупногабаритных объектов требования к точности могут существенно различаться.
Категории 3D‑сканеров
Наиболее высокие показатели сегодня демонстрируют стационарные оптические 3D‑сканеры. При сканировании небольших деталей размером от нескольких миллиметров до нескольких десятков сантиметров современные системы способны обеспечивать фактические отклонения на эталонных объектах в пределах 2‑5 микрон. Такое оборудование применяется в микроэлектронике, приборостроении, медицине и других отраслях, где требуется максимальная детализация.

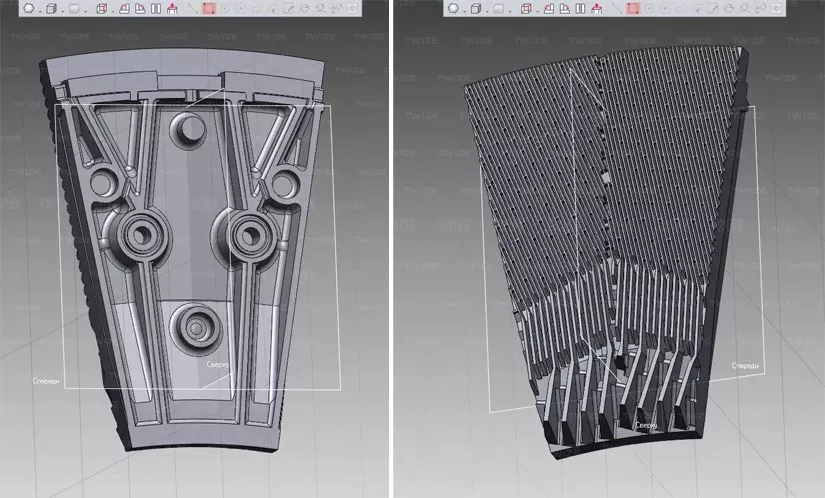

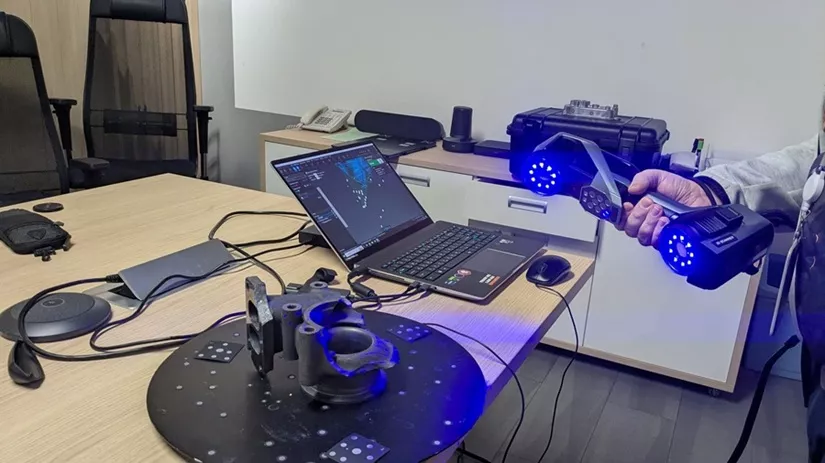

В сегменте профессиональных портативных (ручных) 3D‑сканеров типичная точность составляет 20‑50 микрон. Именно этот класс оборудования сегодня наиболее востребован в машиностроении, авиационной отрасли, энергетике и производственном контроле благодаря сочетанию высокой точности, мобильности и возможности работать с объектами размером от нескольких сантиметров до нескольких метров.
Для сканирования крупных объектов – зданий, промышленных сооружений, инфраструктуры и ландшафтов – применяются наземные лазерные сканеры (дальномеры). В зависимости от расстояния и условий съемки их точность обычно находится в диапазоне от 0,2 до нескольких миллиметров, что вполне достаточно для строительных и геодезических задач.
Таким образом, современные технологии позволяют получать данные с точностью от нескольких микрон до долей миллиметра. Главное – правильно подобрать оборудование под конкретную задачу, поскольку максимальная точность далеко не всегда является определяющим фактором эффективности проекта.
Что скрывается за заявленной точностью 3D‑сканера
При выборе 3D‑сканера пользователи часто обращают внимание только на заявленную точность измерений. Однако для реальных производственных задач не менее важным параметром является объемная точность (volumetric accuracy).
Обычная точность характеризует погрешность измерений в пределах одной зоны сканирования – участка, который камеры или датчики устройства видят одновременно. Именно этот показатель чаще всего указывается в технических характеристиках и подтверждается измерениями на сертифицированных эталонах.
Однако при сканировании крупных объектов измерения выполняются последовательно на разных участках поверхности. В процессе совмещения отдельных кадров неизбежно происходит накопление погрешности. Для оценки этого эффекта и используется параметр объемной точности.
Накапливаемая погрешность измерений и объемная точность
Накапливаемая погрешность измерений (или накопленная ошибка) в 3D‑сканировании – это увеличение общей погрешности по мере роста размеров сканируемого объекта или количества объединяемых сканов.
Сканер никогда не измеряет большой объект целиком за один кадр. Он последовательно снимает множество перекрывающихся участков поверхности, а затем программное обеспечение «сшивает» их в единую 3D‑модель. При каждой такой операции совмещения возникает небольшая ошибка. Отдельно она может быть незаметна, но при сканировании объекта длиной несколько метров эти ошибки постепенно суммируются.
Например, сканер имеет локальную точность 0,02 мм в зоне видимости камер. Если производитель указывает объемную точность по формуле ±0,020 мм + 0,015 мм/м, то:
-
на длине 1 м максимальная погрешность составит около ±0,035 мм
-
на длине 3 м – около ±0,065 мм
-
на длине 5 м – около ±0,095 мм
Именно эта дополнительная составляющая (0,015 мм/м) и характеризует накапливаемую погрешность.
Причины ее возникновения:
-
ошибки позиционирования сканера относительно объекта
-
неточности совмещения отдельных сканов
-
погрешности системы трекинга (по маркерам, фотограмметрии или оптическим датчикам)
-
изменения температуры оборудования и объекта
-
качество поверхности детали
-
вибрации и внешние воздействия во время измерений
Для небольших деталей накопленная ошибка практически не влияет на результат. Но при контроле геометрии кузовов автомобилей, авиационных деталей, пресс‑форм, штампов, элементов трубопроводов или строительных конструкций она становится одним из ключевых параметров.
Поэтому профессиональные производители измерительного оборудования всегда указывают не только локальную точность, но и объемную точность, которая фактически показывает, как будет расти погрешность по мере увеличения размеров объекта. Именно объемная точность позволяет понять, насколько достоверными будут измерения не на участке в 100‑200 мм, а на детали длиной несколько метров.
Производители могут указывать его двумя способами. Первый – как максимальную погрешность внутри определенного измерительного объема, например нескольких кубических метров. Второй – в виде формулы, включающей базовую точность и дополнительную погрешность на каждый метр измеряемой длины. Пример: ±0,020 мм + 0,015 мм/м.
Наличие данных по объемной точности особенно важно для задач контроля геометрии крупногабаритных изделий, реверс‑инжиниринга, проверки оснастки и промышленного оборудования. Если производитель не приводит этот параметр, оценить реальную точность измерений на больших объектах становится значительно сложнее.
По сути это означает, что у пользователя нет никаких гарантий, что его сканер сможет соответствовать заявленным в технической спецификации параметрам при работе с объектом, размеры которого превышают зону видимости его камер.
Почему 3D‑сканирование становится новым стандартом измерений
Точность остается одним из важнейших критериев при выборе измерительного оборудования, однако в современной промышленности не менее значимыми становятся скорость получения данных, полнота контроля и возможность работы со сложной геометрией. Именно в этом заключается главное преимущество технологий 3D‑сканирования.
Если традиционные средства измерений – штангенциркули, микрометры, индикаторы или даже координатно-измерительные машины – позволяют получать информацию лишь по отдельным точкам или сечениям, то 3D‑сканер за считаные минуты формирует цифровую копию всей поверхности объекта. При этом современные оптические системы обеспечивают точность от нескольких микрон до десятков микрон, что делает их полноценным инструментом не только для обратного проектирования, но и для высокоточного производственного контроля.
Особенно заметны преимущества 3D‑сканирования при работе с изделиями сложной формы, крупногабаритными деталями и объектами, доступ к которым затруднен для контактных измерительных систем. Возможность быстро получить миллионы измерительных точек, выполнить автоматизированное сравнение с CAD‑моделью и проанализировать геометрию по всей поверхности существенно повышает эффективность контроля качества и сокращает влияние человеческого фактора.
По мере развития оптических технологий, алгоритмов обработки данных и систем фотограмметрии точность современных 3D‑сканеров продолжает расти, а накопленная погрешность – снижаться. Поэтому сегодня вопрос уже не столько в том, способны ли сканеры обеспечить требуемую точность, сколько в том, насколько эффективно предприятия готовы использовать преимущества полного цифрового измерения, которое становится новым стандартом промышленной метрологии.
